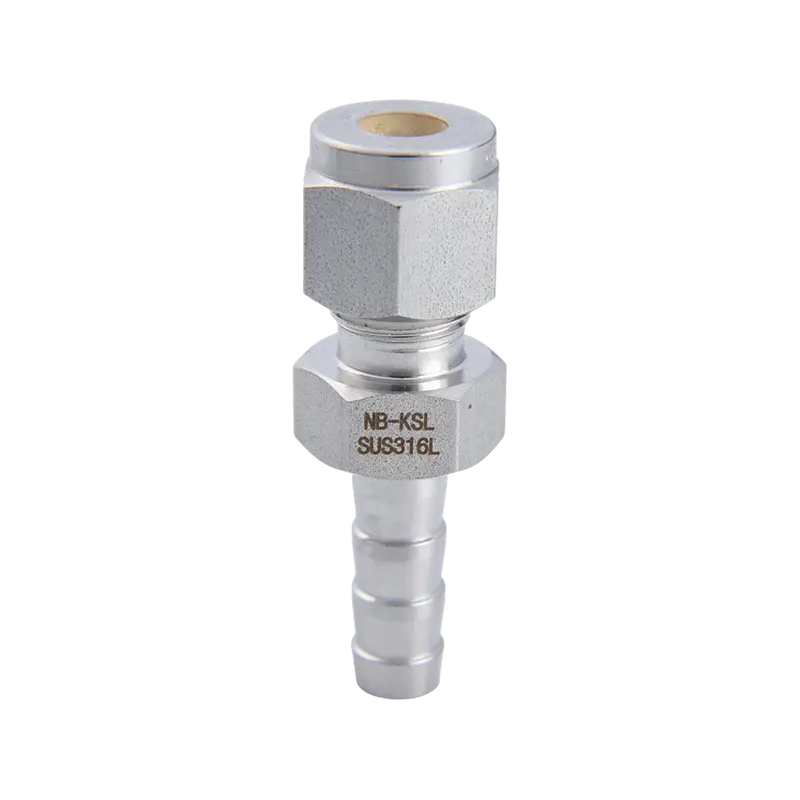

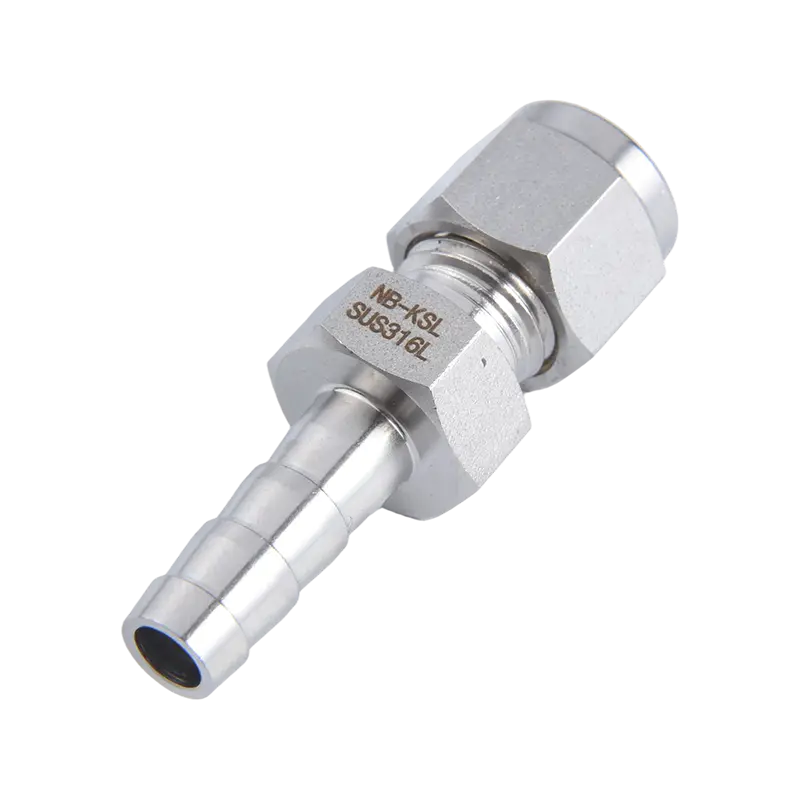

Conector pagoda con funda para tarjeta de acero inoxidable 316L

El conector pagoda con funda de tarjeta de acero inoxidable 316L es un adaptador especializado para sistemas de tuberías de fluidos. Su función principal es lograr una conexión eficiente y sellada entre tuberías rígidas (como tuberías metálicas) y tuberías flexibles (como mangueras de caucho o plástico). El cuerpo del producto está hecho de acero inoxidable austenítico 316L, combinando tecnología de sellado duro de ajuste de compresión con una estructura de sujeción mecánica estilo pagoda. No requiere soldadura ni abocardado; un sellado permanente en el tubo metálico se logra simplemente mediante apriete mecánico. Al mismo tiempo, la estructura de púas permite un rápido montaje y desmontaje de la manguera flexible, lo que la convierte en un componente clave en sistemas de tuberías de alta precisión, alta corrosión y alta limpieza. Este extremo está diseñado para conectar mangueras de diferentes materiales, con un saliente anular escalonado en el extremo del conector, que se asemeja a una pagoda. Estas púas no son simples anillos sino que están diseñadas con ángulos de entrada y salida específicos. Las puntas de púas están endurecidas o dependen de la dureza inherente de 316L para penetrar ligeramente la superficie interna de la manguera flexible.

  • Descripción
  • Contáctenos

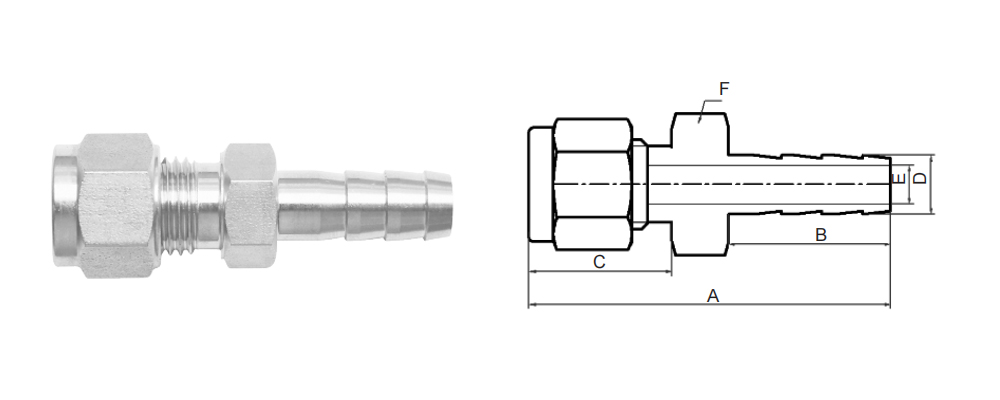

CONECTOR DE MANGUERA

Conecta tubo métrico a tubería.

CATÁLOGO
NÚMERO

T

A

B

C

E

D

F

1/4-6mm

PJOD-02-6

1/4

44.9

20.1

17.8

4.8

7.27

12

1/4-8 mm

PJOD-02-8

1/4

46.8

22.1

17.8

6

9

12

3/8-6mm

PJOD-03-6

3/8

46.2

20.1

19.6

4.8

7.27

16

3/8-8mm

PJOD-03-8

3/8

48.2

22.1

19.6

6

9

16

6mm-6mm

PJOD-6-6

6

44.9

20.1

17.8

4.8

7.27

12

8mm-8mm

PJOD-8-8

8

47.8

22.1

18.7

6

9

14

8mm-1/2

PJOD-8-04

8

49.5

23.8

18.7

6.4

15.12

17

12mm-1/2

PJOD-12-04

12

55.1

23.8

22.8

9.7

15.12

22
