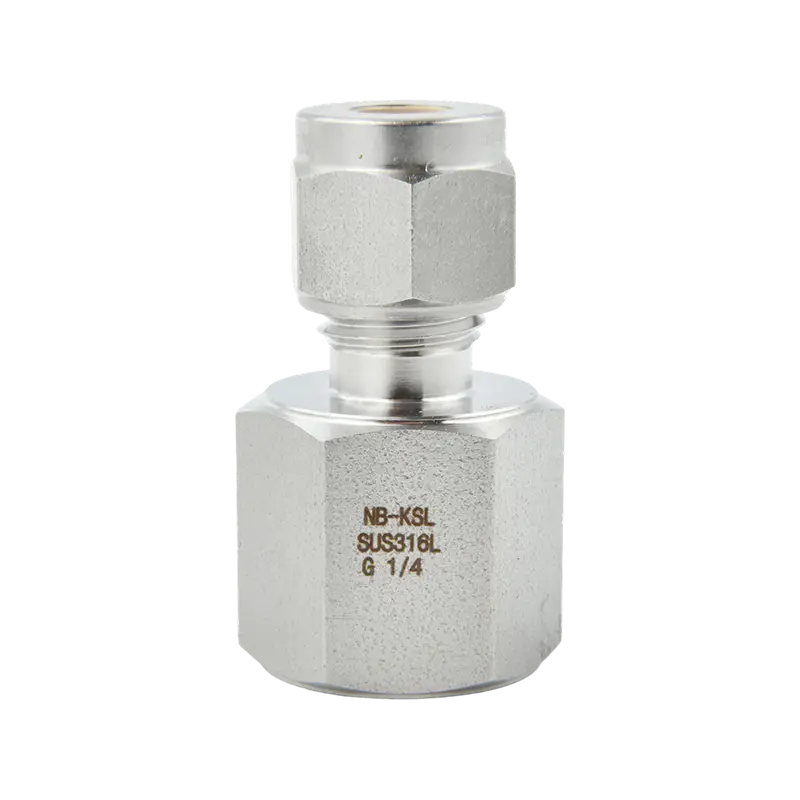

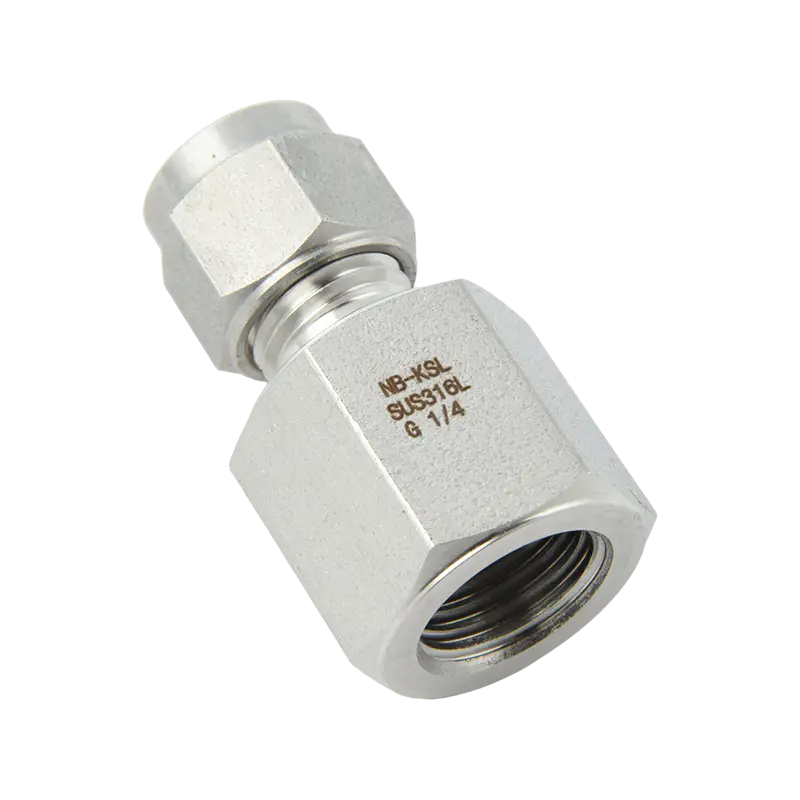

Conector de manómetro de ajuste de compresión de acero inoxidable 316L

Name: Conector de manómetro de ajuste de compresión de acero inoxidable 316L
Rating: 5 (99 reviews)

Diseñado específicamente para integrar manómetros, transmisores y otros instrumentos de medición en sistemas de tuberías, este conector para manómetro (también conocido como adaptador de manómetro) es una unión crítica. Fabricado con acero inoxidable 316L de alta pureza, sirve como vínculo confiable entre los instrumentos de precisión y los tubos de alta presión.

Ventajas principales del producto

Ajuste de precisión de grado instrumental:
El extremo roscado hembra está optimizado para interfaces de manómetros (como roscas G/paralelas o NPT). A menudo presenta un diseño de fondo plano para acomodar arandelas de sellado, lo que garantiza una fácil orientación del medidor y un sello hermético.

Amortiguación superior de vibraciones y pulsaciones:
La tecnología de bloqueo mecánico de doble férula absorbe eficazmente las vibraciones mecánicas y los transitorios de presión dentro de la línea. Esto evita que el calibre se afloje o se produzcan errores de medición causados por la vibración, lo que prolonga significativamente la vida útil de los instrumentos sensibles.

Máxima resistencia a la corrosión 316L:
El material 316L con bajo contenido de carbono proporciona una excelente resistencia a las picaduras y al ataque químico. Su orificio interno de alta limpieza evita la acumulación de partículas que de otro modo podrían contaminar los elementos sensores del instrumento.

Seguridad e integridad de alta presión:
Con una clasificación de presión de diseño de hasta 6000 psig, el cuerpo forjado de una sola pieza ofrece un alto margen de seguridad. Garantiza un sello hermético incluso en condiciones de sobrepresión, evitando la fuga de medios peligrosos.

Contáctenos

ANTERIOR:Conector de rosca interna de ajuste de compresión de acero inoxidable 316L SIGUIENTE:Rosca interna de ajuste de compresión de acero inoxidable 316L a través del conector de placa

Descripción
Contáctenos

(MÉTRICO) Conecta el tubo métrico a la rosca paralela ISO (calibre)

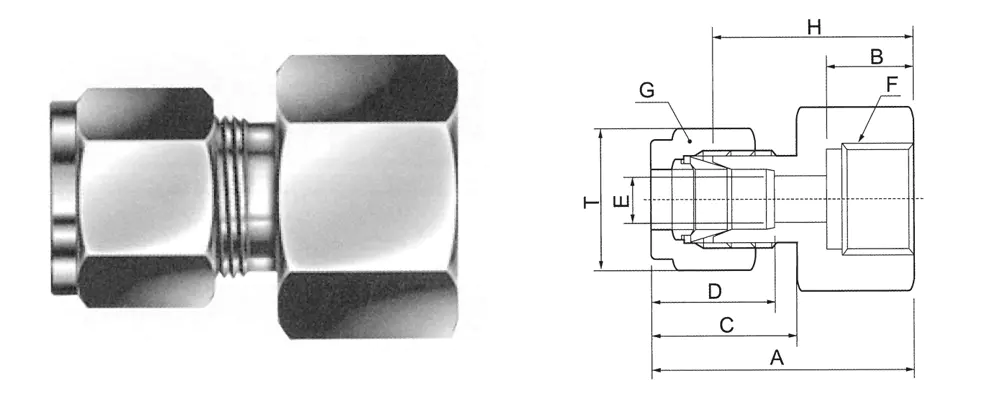

NÚMERO DE CATÁLOGO	TUBO T D.E.	R(FP) MUJER TAMAÑO DE TUBERÍA	A	B	D	E	F	G	H
FCG-3-2G	3	1/8	34	14	13.5	2.4	19	12	27
FCG-6-2G	6	1/4	36.2	14	15.8	4.8	19	14	28.4
FCG-6-3G	6	3/8	38	15	15.8	4.8	22	14	30.2
FCG-6-4G	6	1/2	40.9	19	15.8	4.8	27	14	33.1
FCG-8-2G	8	1/4	38.7	14	16.7	5.5	19	16	31
FCG-8-3G	8	3/8	38.7	15	16.7	6.4	22	16	31
FCG-8-4G	8	1/2	43.5	20	16.7	6.4	27	16	35.8
FCG-10-2G	10	1/4	39.4	14	19.6	5.5	19	19	31.8
FCG-10-3G	10	3/8	39.4	15	19.6	6.5	22	19	31.8
FCG-10-4G	10	1/2	44.2	19	19.6	7	27	19	36.6
FCG-12-2G	12	1/4	42.6	14	23.8	5.5	22	22	31.8
FCG-12-3G	12	3/8	42.6	15	23.8	6.5	22	22	31.8
FCG-12-4G	12	1/2	48.9	19	23.8	7	27	22	38.1
FCG-20-4G	20	1/2	54.7	19	25.5	7	30	32	44.2
FCG-22-4G	20	1/2	54.7	19	25.5	7	30	32	44.2

(FRACCIONAL) Conecta el tubo métrico a la rosca paralela ISO (calibre)

FCG-02-1G	1/4	1/8	31.7	10	15.8	4.8	14	14	23.9
FCG-02-2G	1/4	1/4	36.2	14	15.8	4.8	19	14	28.4
FCG-02-3G	1/4	3/8	38	15	15.8	4.8	22	14	30.2
FCG-02-4G	1/4	1/2	40.9	19	15.8	4.8	27	14	33.1
FCG-03-2G	3/8	1/4	39.4	14	19.6	5.5	19	17	31.8
FCG-03-3G	3/8	3/8	44.2	15	19.6	6.5	22	17	36.6
FCG-03-4G	3/8	1/2	44.2	19	19.6	7	27	17	36.6
FCG-04-2G	1/2	1/4	42	14	23.4	5.5	22	22	31.8
FCG-04-3G	1/2	3/8	42	15	23.4	6.5	24	22	31.8
FCG-04-4G	1/2	1/2	48.3	19	23.4	7	27	22	38.1

(FRACCIONAL) Conecta el tubo métrico a la rosca paralela ISO (calibre)

FC-3-M14*1,5	3	M14x1.5	34	15	13.5	2.4	19	12	27
FC-6-M14*1,5	6	M14x1.5	38	15	15.8	4.8	19	14	30.2
FC-8-M14*1.5	8	M14x1.5	37.8	15	16.7	5.5	19	16	31
FC-10-M14*1,5	10	M14x1.5	39.4	15	19.6	5.5	19	19	31.8
FC-12-M14*1,5	12	M14x1.5	42.6	15	23.8	5.5	22	22	31.8
FC-6-M16*1,5	6	M16x1.5	38	16	15.8	6.5	22	14	30.2
FC-8-M16*1,5	8	M16x1.5	38.7	16	16.7	6.4	22	16	31
FC-10-M16*1,5	10	M16x1.5	39.4	16	19.6	6.4	22	19	31.8
FC-12-M16*1,5	12	M16x1.5	42.6	16	23.8	6.5	22	22	31.8
FC-8-M18*1,5	8	M18x1.5	41.3	16	16.7	6.4	24	16	33.6
FC-12-M18*1,5	12	M18x1.5	44.4	16	23.8	7	24	22	33.6
FC-6-M20*1,5	6	M20x1.5	40.3	16	15.8	4.8	27	14	32.5
FC-8-M20*1,5	8	M20x1.5	41.2	16	16.7	6.4	27	16	33.5
FC-10-M20*1,5	10	M20x1.5	42.1	16	19.6	7	27	19	34.5
FC-12-M20*1,5	12	M20x1.5	45.3	16	23.8	7	27	22	34.5
