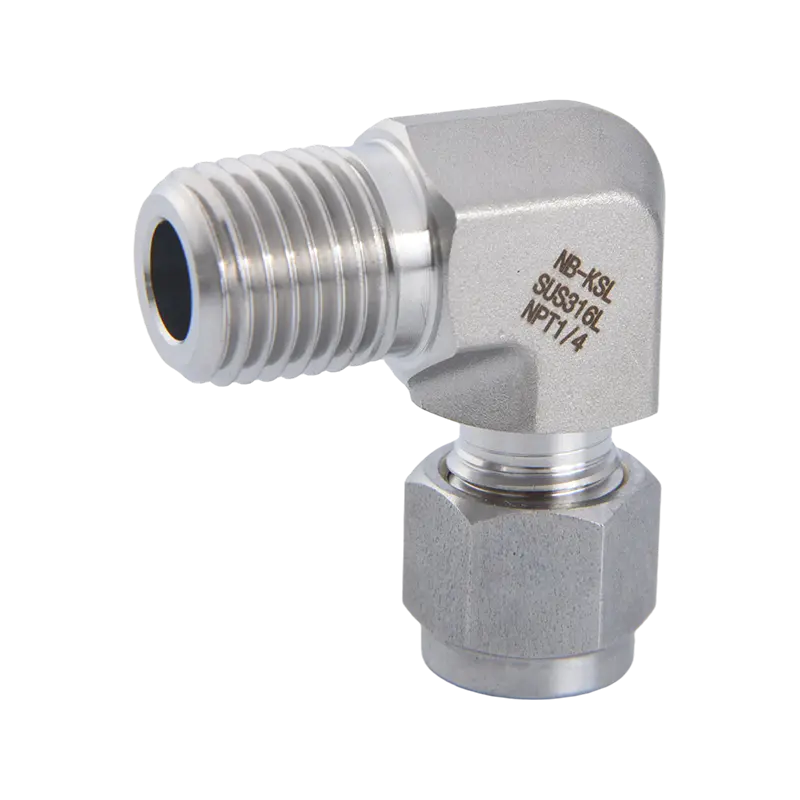

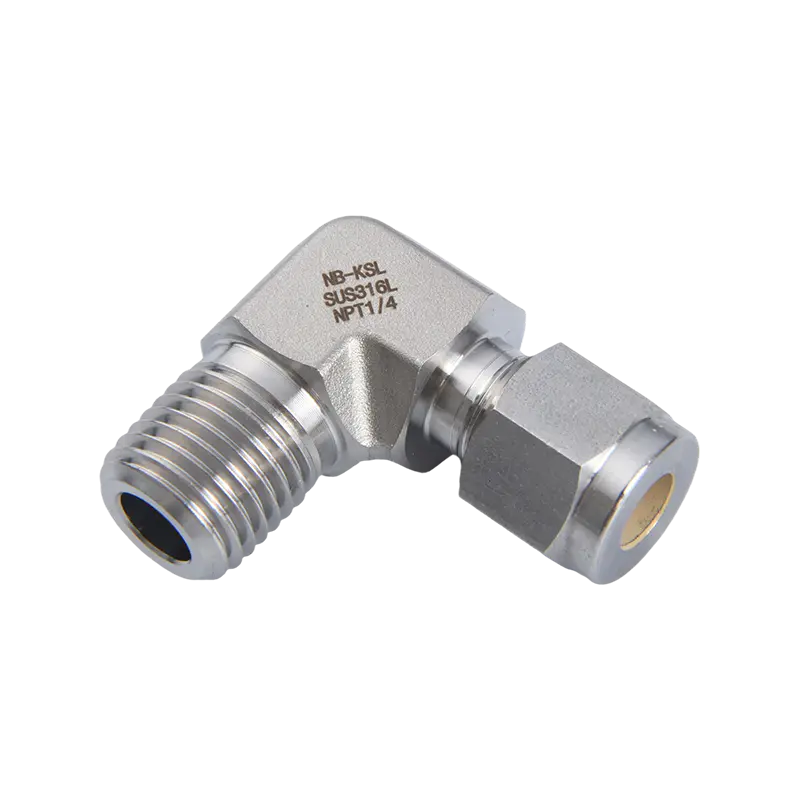

Codo de rosca externa de ajuste de compresión de acero inoxidable 316L

Inicio / Productos / Accesorios para tubos de acero inoxidable / Tubo a tubo macho / Codo de rosca externa de ajuste de compresión de acero inoxidable 316L

Codo de rosca externa de ajuste de compresión de acero inoxidable 316L

Ventajas clave de los codos macho de compresión de acero inoxidable 316L
El codo macho de compresión de acero inoxidable 316L es un conector direccional esencial en sistemas de instrumentación. Se utiliza principalmente para conectar tubos en un ángulo de 90 grados a equipos con puertos roscados internos, como manómetros, sensores y válvulas.

1. Diseño direccional compacto de 90°
Optimización del espacio: en recintos estrechos o redes de tuberías densas, el diseño del codo permite que la tubería gire cerca de la pared del equipo. Esto ahorra drásticamente espacio de instalación y crea un diseño del sistema más limpio y profesional.
Reducción de la tensión: en comparación con doblar el tubo a la fuerza, el uso de un codo forjado con precisión elimina la tensión mecánica en el giro, lo que evita la fatiga del tubo y posibles fallas.

2. Durabilidad superior del material 316L
Pionero en resistencia a la corrosión: El grado “L” (bajo en carbono) de acero inoxidable 316 destaca por su resistencia a la corrosión por picaduras y grietas. Su vida útil supera con creces la del acero inoxidable 304 estándar, especialmente en entornos ricos en cloruro (costeros) o medios químicos agresivos.
Resiliencia a alta presión y alta temperatura: Mantiene la estabilidad del material bajo ciclos térmicos extremos, asegurando que el cuerpo del accesorio no se agriete debido a la expansión y contracción térmica.

3. Cuerpo forjado con precisión para máxima resistencia
Construcción de una sola pieza: Los codos de alta calidad se fabrican mediante un proceso de cuerpo forjado en lugar de soldarse o ensamblarse. Esta estructura forjada elimina los orificios internos y la porosidad, lo que garantiza una alta resistencia al estallido en condiciones de alta presión (hasta 6000 psi).
Flujo interno suave: la ruta del flujo interno está maquinada con precisión con una transición suave en la esquina para minimizar la turbulencia del fluido y la caída de presión.

4. Sellado hermético de “doble seguro”
Extremo de compresión: El diseño clásico de doble férula utiliza la férula frontal para sellar y la férula trasera para agarrar, proporcionando un sello hermético de metal a metal.
Extremo roscado: El extremo de la rosca macho (NPT, BSPT, etc.) está rectificado con precisión. Cuando se utiliza con sellador de roscas o cinta de PTFE, logra una conexión sólida que resiste vibraciones operativas a largo plazo.

5. Fácil instalación con diseño antidesgaste
Roscas endurecidas: Las roscas se someten a un proceso de endurecimiento superficial para prevenir eficazmente el desgaste de las roscas durante la instalación, lo que permite múltiples desmontajes y rearmados.
Montaje estandarizado: No se requieren herramientas ni soldaduras especiales. Una simple llave apretada con el número de vueltas especificado garantiza conexiones consistentes y seguras en todo momento.

Contact Us Contáctenos
ANTERIOR:Rosca externa de ajuste de compresión de acero inoxidable 316L a través del conector de placa SIGUIENTE:Te lateral de rosca externa de ajuste de compresión de acero inoxidable 316L
  • Descripción
  • Contáctenos

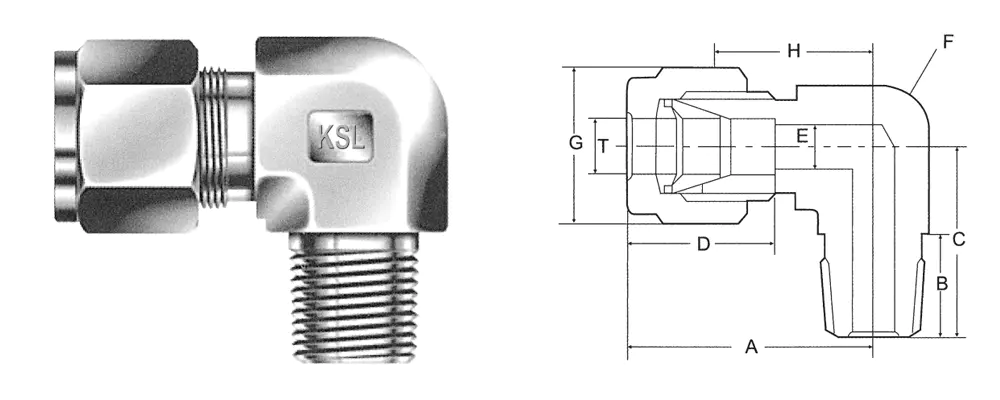

(MÉTRICO)

NÚMERO DE CATÁLOGO

TUBO T D.E.

TAMAÑO DE TUBO MACHO PT-NPT

A

B

C

D

E

F

K

G

H

YO-3-1

3

1/8

25.6

10

19.1

13.5

2.4

12.7

4.8

12

18.6

YO-3-2

3

1/4

25.6

14

23.2

13.5

2.4

15

7.1

12

18.6

YO-4-1

4

1/8

25.8

10

19.1

13.7

3

12.7

4.8

12

19.1

YO-4-2

4

1/4

25.8

14

23.2

13.7

3

15

7.1

12

19.1

YO-6-1

6

1/8

27.4

10

19.1

15.8

4.8

12.7

4.8

14

19.6

YO-6-2

6

1/4

27.4

14

23.2

15.8

4.8

15

7.1

14

19.6

YO-6-3

6

3/8

302

14

26

15.8

4.8

17.5

9.5

14

22.4

YO-6-4

6

1/2

32.2

19

33

15.8

4.8

20.6

11.9

14

24.4

YO-8-1

8

1/8

29

10

21.1

16.7

6.4

15

4.8

16

21.3

YO-8-2

8

1/4

29

14

23.2

16.7

6.4

15

7.1

16

21.3

YO-8-3

8

3/8

30.8

14

26

16.7

6.4

17.5

9.5

16

23.1

YO-8-4

8

1/2

32.8

19

33

16.7

6.4

20.6

11.9

16

25.1

YO-10-1

10

1/8

31.5

10

21.9

19.6

7.9

17

4.8

19

23.9

YO-10-2

10

1/4

31.5

14

26

19.6

7.9

17.5

7.1

19

23.9

YO-10-3

10

3/8

31.5

14

26

19.6

7.9

17.5

9.5

19

23.9

YO-10-4

10

1/2

33.5

19

33

19.6

7.9

20.6

11.9

19

25.9

ME-12-1

12

1/8

36.7

10

25.7

23.8

9.5

21

4.8

22

25.9

ME-12-2

12

1/4

36.7

14

28

23.8

9.5

20.6

7.1

22

25.9

ME-12-3

12

3/8

36.7

14

28

23.8

9.5

20.6

9.5

22

25.9

ME-12-4

12

1/2

36.7

19

33

23.8

9.5

20.6

11.9

22

25.9

ME-12-6

12

3/4

40.5

19

38.8

23.8

9.5

28

15.9

22

29.7

ME-12-8

12

1"

45.6

22

46.5

23.8

9.5

34.5

21.5

22

34.8

ME-14-3

14

3/8

38.7

14

29

24.8

11.1

23

9.5

27

27.9

ME-14-4

14

1/2

38.7

17

32

24.8

11.1

23

11.9

27

27.9

ME-14-6

14

3/4

40.5

19

38.8

24.8

11.1

28

15.9

27

29.7

ME-15-3

15

3/8

38.3

14

29

24.4

11.9

23

9.5

27

27.9

ME-15-4

15

1/2

38.3

17

32

24.4

11.9

23

11.9

27

27.9

ME-15-6

15

3/4

40.1

19

38.8

24.4

11.9

28

15.9

27

29.7

ME-16-3

16

3/8

38.3

14

29

24.4

12.7

23

9.5

27

27.9

ME-16-4

16

1/2

38.3

17

32

24.4

12.7

23

11.9

27

27.9

ME-16-6

16

3/4

40.1

19

38.8

24.4

12.7

28

15.9

27

29.7

ME-18-3

18

3/8

39.3

13.5

30

24.8

15.1

28

9.5

30

28.5

ME-18-4

18

1/2

40.5

17

36.8

24.8

15.1

28

11.9

30

29.7

ME-18-6

18

3/4

40.5

19

38.8

24.8

15.1

28

15.9

30

29.7

ME-20-4

20

1/2

42.5

19

38.5

25.5

15.9

32

11.9

32

32

ME-20-6

20

3/4

42.5

19

38.5

25.5

15.9

32

15.9

32

32

ME-22-4

22

1/2

42.5

19

38.5

25.5

18.3

32

11.9

32

32

ME-22-6

22

3/4

42.5

19

38.5

25.5

18.3

32

15.9

32

32

ME-22-8

22

1"

46

22

46.5

25.5

18.3

34.5

21.5

32

35.5

ME-25-4

25

1/2

49.5

19

41.7

31.7

21.8

34.5

11.9

38

36.8

ME-25-6

25

3/4

49.5

19

41.7

31.7

21.8

34.5

15.9

38

36.8

ME-25-8

25

1

49.5

22

46.5

31.7

21.8

34.5

21.5

38

36.8


(FRACCIONAL)

NÚMERO DE CATÁLOGO

TUBO T D.E.

TAMAÑO DE TUBO MACHO PT-NPT

A

B

C

D

E

F

K

G

H

ME- 01-1

1/8

1/8

26.1

10

19.1

14

2.4

12.7

4.8

12

18.6

ME-01-2

1/8

1/4

26.1

14

23.2

14

2.4

15

7.1

12

18.6

ME- 015- 1

3/16

1/8

25.8

10

19.1

13.7

3

12.7

4.8

12

19.1

ME-015-2

3/16

1/4

25.8

14

23.2

13.7

3

15

7.1

12

19.1

ME- 02- 1

1/4

1/8

27.4

10

19.1

15.8

4.8

12.7

4.8

14

19.6

ME-02-2

1/4

1/4

27.4

14

23.2

15.8

4.8

15

7.1

14

19.6

ME- 02- 3

1/4

3/8

30.2

14

26

15.8

4.8

17.5

9.5

14

22.4

ME-02-4

1/4

1/2

32.2

19

33

15.8

4.8

20.6

11.9

14

24.4

ME-03- 1

3/8

1/8

28.9

10

21.1

19.6

7.1

15

4.8

17

21.3

ME-03-2

3/8

1/4

28.9

14

24.2

19.6

7.1

15

7.1

17

21.3

ME-03- 3

3/8

3/8

31.5

14

26

19.6

7.1

17.5

9.5

17

23.9

ME-03-4

3/8

1/2

33.5

19

33

19.6

7.1

20.6

11.9

17

25.9

ME- 04-1

1/2

1/8

36.1

10

25.7

23.4

10.4

20.6

4.8

22

25.9

ME-04-2

1/2

1/4

36.1

14

28

23.4

10.4

20.6

7.1

22

25.9

ME- 04-3

1/2

3/8

36.1

14

28

23.4

10.4

20.6

9.5

22

25.9

ME-04-4

1/2

1/2

36.1

19

33

23.4

10.4

20.6

11.9

22

25.9

ME-04-6

1/2

3/4

39.9

19

38.8

23.4

10.4

28

15.9

22

29.7

ME-04-8

1/2

1 "

45

22

46.5

23.4

10.4

34.5

21.5

22

34.8

ME- 05- 3

5/8

3/8

38.3

14

29

24.4

12.7

23

9.5

27

27.9

ME-05-4

5/8

1/2

38.3

17

32

24.4

12.7

23

11.9

27

27.9

ME- 05- 6

5/8

3/4

40.1

19

38.8

24.4

12.7

28

15.9

27

29.7

ME-06-3

3/4

3/8

40.1

14

33.8

24.4

15.7

28

9.5

30

29.7

ME- 06- 4

3/4

1/2

40.1

17

36.8

24.4

15.7

28

11.9

30

29.7

ME-06-6

3/4

3/4

40.1

19

38.8

24.4

15.7

28

15.9

30

29.7

ME- 06-8

3/4

1 "

45.2

22

46.5

24.4

15.7

34.5

21.5

30

34.8

ME-08-4

1 "

1/2

49.5

19

41.7

31.7

22.4

34.5

11.9

38

36.8

ME- 08-6

1 "

3/4

49.5

19

41.7

31.7

22.4

34.5

15.9

38

36.8

ME-08-8

1 "

1 "

49.5

22

46.5

31.7

22.4

34.5

21.5

38

36.8


(FRACCIONAL)

NÚMERO DE CATÁLOGO

TUBO T D.E.

TAMAÑO DEL TUBO MACHO G-NPT

A

B

C

D

E

F

K

G

H

ME- 01-01-G

1/8

1/8

26.1

7.1

20.1

14

2.4

15

4.8

12

18.6

ME-02-01-G

1/4

1/8

27.4

7.1

20.1

15.8

4.8

15

4.8

14

19.6

ME- 02-02-G

1/4

1/4

30.7

11.2

25.2

15.8

4.8

17.5

6.4

14

22.9

ME-02-03-G

1/4

3/8

31.7

12

25.9

15.8

4.8

21

7.9

14

23.9

ME- 02-04-G

1/4

1/2

35.5

14.2

37.2

15.8

4.8

28

11.9

14

27.7

ME-03-01-G

3/8

1/8

28.9

7.1

20.1

19.6

7.1

15

4.8

17

21.3

ME- 03-06-G

3/8

3/4

42.1

15.7

41.7

19.6

7.1

35

15.9

17

34.5

ME-04-02-G

1/2

1/4

36.1

11.2

26

23.4

10.4

21

13.2

22

25.9

M3-04-03- G

1/2

3/8

36.1

11.2

25.9

23.4

10.4

21

7.9

22

25.9

ME-04-04-G

1/2

1/2

39.9

14.2

37.2

23.4

10.4

28

11.9

22

29.7

ME-08-06-G

1 "

3/4

49.5

15.7

41.7

31.7

22.4

35

15.9

38

36.8

Todas las dimensiones están en multímetros a menos que se especifique lo contrario, solo como referencia sujeta a cambios.
